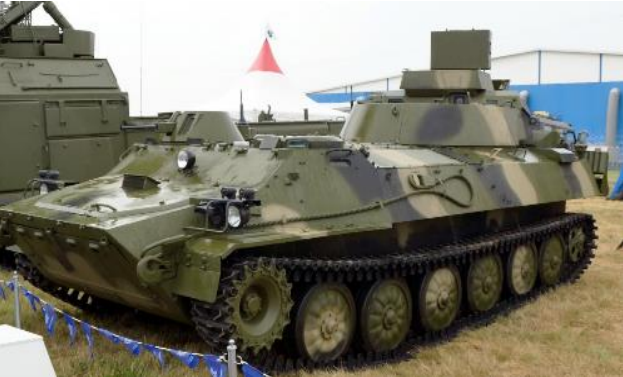

Артилерійський радіолокаційний комплекс АРК-1 “Рысь”

Артилерійський радіолокаційний комплекс АРК-1 “Рысь” (1РЛ239) призначений для розвідки наземних цілей та коректування стрільби артилерії. Є повністю автономним, оснащений засобами топографічної прив’язки, орієнтування та навігації. Усе обладнання (крім випромінювача, приймальної антени, випромінювача і приймача доплерівського вимірювача швидкості) розміщене всередині броньованого корпусу багатоцільового тягача МТ-ЛБ.

Тактико-технічні характеристики:
Дальність розвідки вогневих позицій, км: мінометних ствольної артилерії РСЗВ	до 12 до 9 до 16
Дальність контролю стрільби, км: мінометів ствольної артилерії РСЗВ	до 14 до 11 до 20
Шасі, тип	гусеничне, МТ-ЛБ
Броня	стальна, катана, протикульова
Бойовий розрахунок, осіб	4 (начальник станції, оператор станції, оператор-зв’язківець, механік-водій)

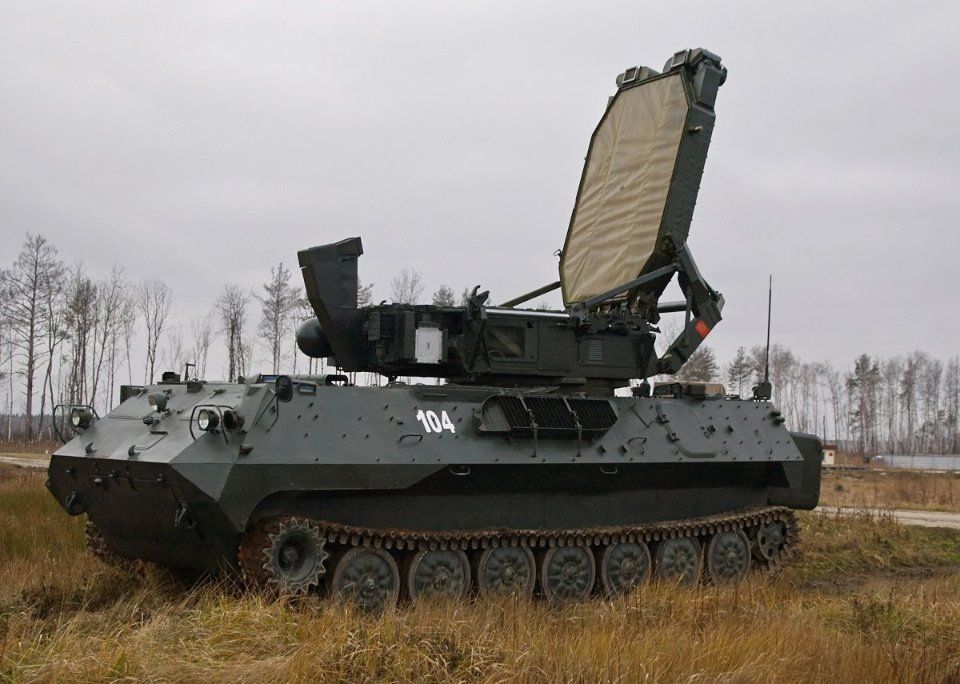

Станція наземної артилерійської розвідки CHAP-10 “Леопард”

Станція CHAP-10 “Леопард” (1РЛ232) Станція наземної артилерійської розвідки CHAP-10 "Леопард" призначена для розвідки наземних та надводних цілей, а також коректування стрільби артилерії.

Модифікації: CHAP-10 М (1РЛ232-2) “Пантера”–модернізована версія CHAP-10 з новою РЛС 1РЛ133-3 “Кредо-1”.

Тактико-технічні характеристики:
Дальність розвідки об’єктів, км: типу танк, автомобіль типу тральщик	23 25
Дальність виявлення розривів снарядів (мін), км: наземних надводних	до 10 до 23
Середня похибка визначення координат цілі на відстані 10 км, м: рухомої нерухомої	до 30 до 20
Шасі	МТ-ЛБ
Швидкість, км/год	60
Запас ходу, км	500
Броня	стальна, катана, протикульова
Екіпаж, осіб	4

Радіолокаційний комплекс розвідки “Зоопарк-1”

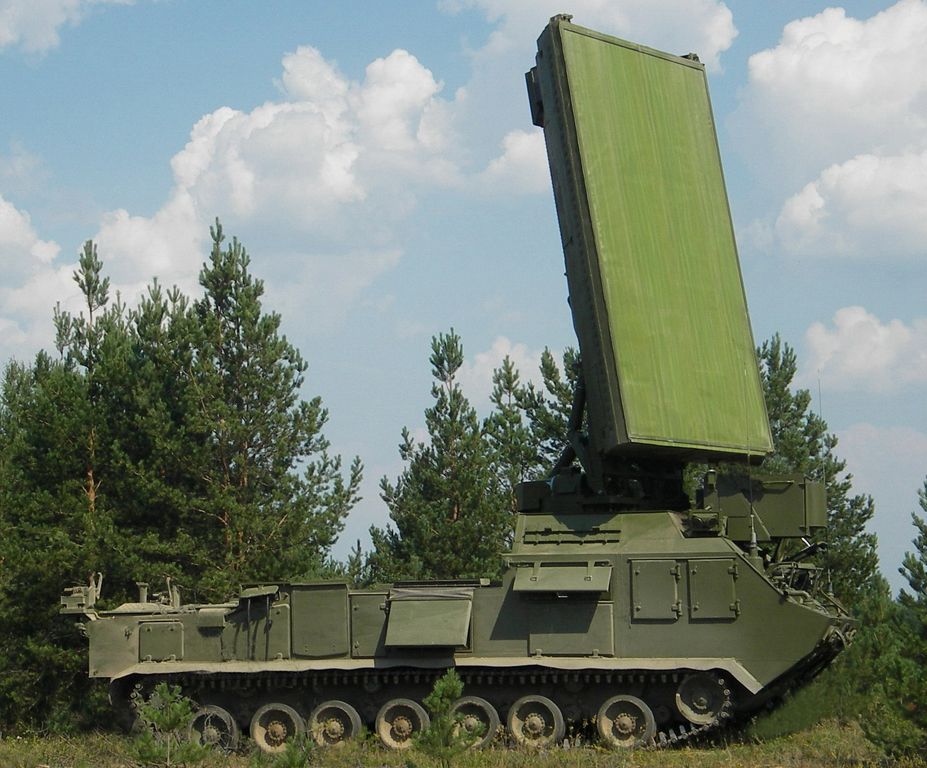

Комплекс “Зоопарк-1” (виріб 1Л219М) призначений для визначення координат вогневих позицій мінометів, польової артилерії, реактивних систем залпового вогню, стартових позицій тактичних ракет по запуску, контролю і корегування стрільби з власних вогневих засобів.

“Зоопарк-1”:

“Зоопарк-1М”:

Тактико-технічні характеристики:
Модифікації	“Зоопарк-1”	“Зоопарк-1М”
Сектор розвідки, град	90	90
Максимальна дальність виявлення артилерійських засобів ураження (з ймовірністю 0.8 за першим пострілом (пуском), км: мінометів калібром 81-120 мм польова артилерія (105-120 мм) реактивних систем залпового вогню (122-240) тактичні ракети	13-17 10-12 15-22 40-45	30* 30* 30-40* 80*
Похибка визначення координат вогневої позиції, м: польова артилерія РСЗВ тактичні ракети	– – –	40 50 95
Кількість одночасно виявлених цілей, од.	до 70
Час розгортання, хв.	до 5	до 5
Запас ходу, км	до 500	до 500
Вага виробу, кг	16000

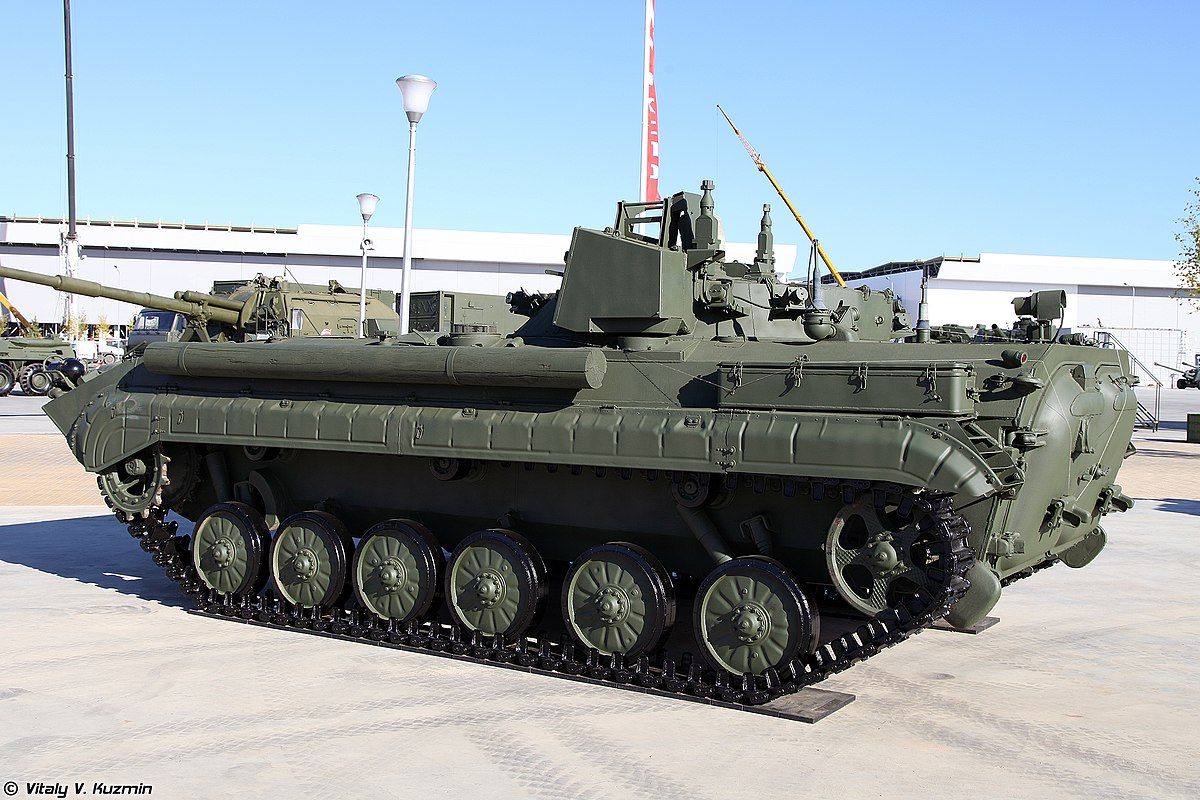

Рухомий розвідувальний пункт "ПРП-4А "АРГУС"

Рухомий розвідувальний пункт "ПРП-4А "АРГУС”

Рухомий розвідувальний пункт ПРП-4А "Аргус" призначений для розвідки нерухомих і рухомих, відкритих і замаскованих цілей типу “танк” в інтересах артилерійської розвідки Сухопутних військ, а також контролю стрільби своєї артилерії. Комплекс розміщений на базі БМП-1, обладнаний оптичними, електронно-оптичними і радіолокаційними засобами ведення розвідки, системою топографічної прив'язки і навігації, засобами зв'язку і передачі інформації, комплексом засобів автоматизації з двома автоматизованими робочими місцями і комплектом апаратури для організації виносного спостережного пункту.

Тактико-технічні характеристики:
Вага, т	13,8
Озброєння	7,62-мм кулемет ПКТМ
Тип обладнання оптико-електронне активний імпульсний прилад спостереження тепловізор радіолокаційне РЛС	1ПН125 1ПН126 1Л-120-1
Дальність розпізнавання цілі типу "танк", км: відкрито розташованої (вдень/ вночі) замаскованої маскувальною сіткою	8/3 2
Дальність розпізнавання рухомої цілі типу "танк" за допомогою радіолокаційної станції, км	12
Середня похибка визначення координат за допомогою, м оптико-електронних приладів радіолокаційної станції	20 40
Максимальна швидкість, км/год	65
Час переведення з похідного положення у бойове, хв.	2
Запас ходу, км	550

Комплекс РТР 85В6-А “Вега”

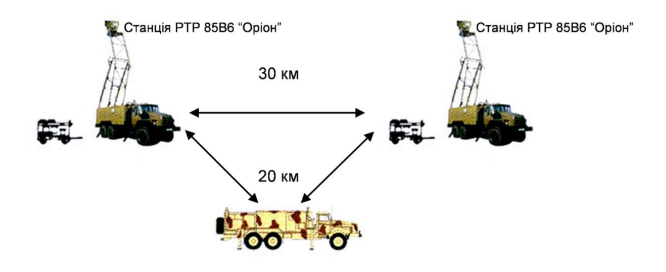

Комплекс радіотехнічної розвідки 85В6-А “Вега” призначений для виявлення, розпізнавання та супроводження повітряних, наземних і надводних цілей. До складу комплексу входить чотири вантажні автомобілі: пункт управління і три станції радіотехнічної розвідки 85В6 “Орион”.

Для енергопостачання всі елементи комплексу оснащуються власними дизельними електростанціями, змонтованими на автомобільних причепах. Така архітектура технічних засобів комплексу дає можливість розміщувати його окремі елементи на дальності до 30 км один від одного, завдяки чому досягається висока точність виявлення цілей. Максимальна дальність до пункту управління не повинна перевищувати 20 км, що обумовлено особливостями роботи систем передачі даних.

Тактико-технічні характеристики:
Діапазон робочих частот, ГГц	0,2 – 18
Смуга миттєвого прийому, МГц	500
Точність вимірювання, град.: тривалості імпульсів мкс періоду слідування імпульсів мкс азимуту (у діапазоні 0,2-2/2-18)	0,1 1 2-3/0,2-0,3
Дальність виявлення надгоризонтних цілей, км: стратегічної авіації тактичної авіації	400 200
Кількість цілей, що одночасно супроводжуються	60
Максимальна швидкість огляду за азимутом, град./с	180
Кут огляду, град.: за азимутом за кутом місця	360 0 – 20
Час розгортання, хв	до 10

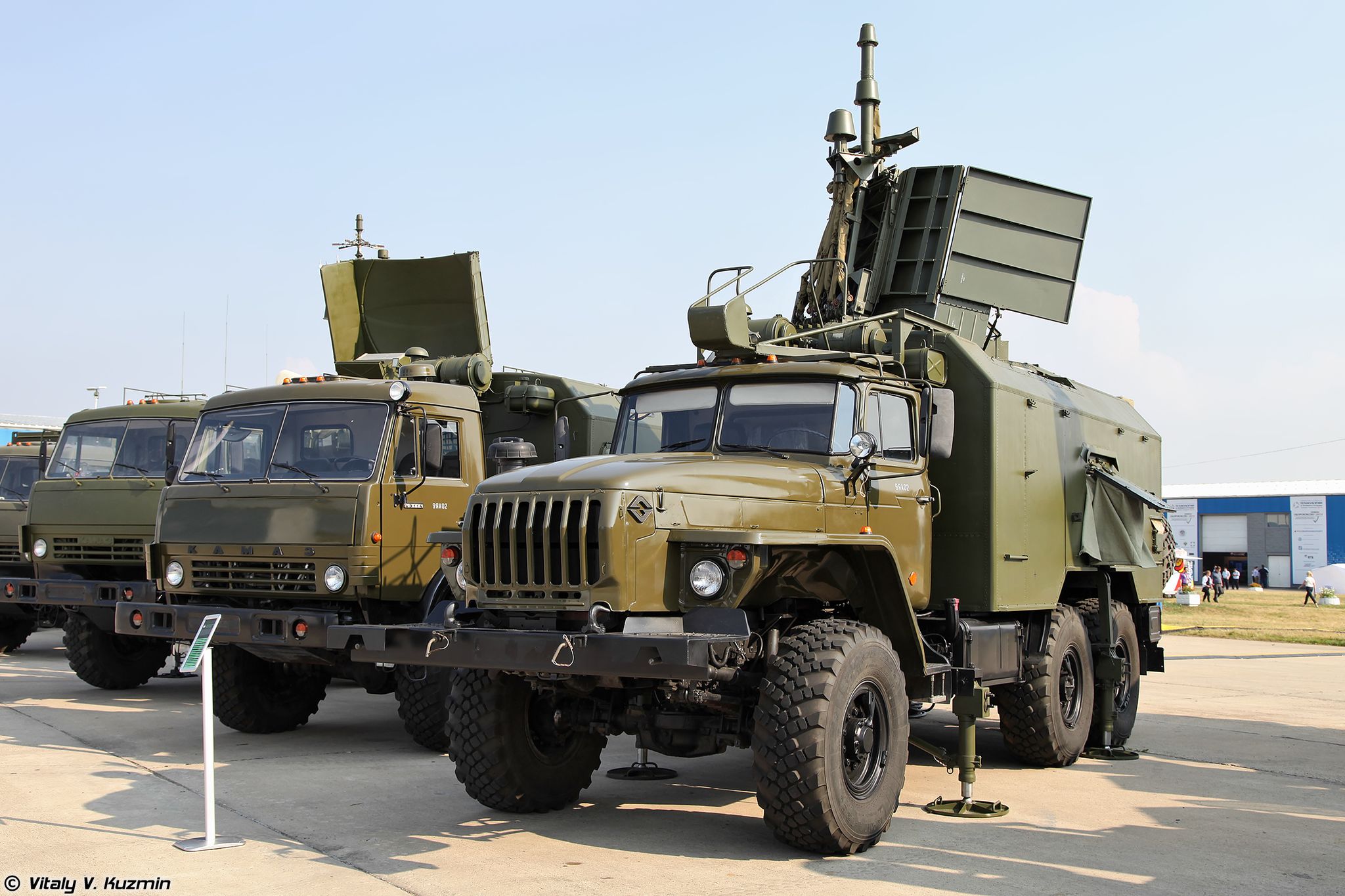

Комплекс РТР “Автобаза”

Мобільний комплекс радіотехнічної розвідки (РТР) 1L222 “Автобаза” знаходиться на озброєнні частин РЕБ ЗС рф. Призначений для виявлення РЛС противника в пасивному режимі, в тому числі, імпульсних авіаційних РЛС бокового обзору, радіоперехоплення (в тому числі супутникового зв’язку/перехоплення сигналів супутникових мобільних телефонів, виявлення їх місцеположення/), видачі на автоматизований пункт управління кутових координат працюючих РЛС противника.

Тактико-технічні характеристики:
Розрахунок, осіб	4
Діапазон частот, ГГц	8 – 17,544
Чутливість приймальних пристроїв, дБ/Вт	88
Ширина сектора одночасної роботи, град.: в азимутальній площині в кутомірній площині: піддіапазон А, Б піддіапазон В	1,0 ± 0,4 18 30
Максимальна дальність розвідки РЛС, км	150
Точність пеленгування цілей, град.: за азимутом за кутом місця	0,5 3
Пропускна здатність (кількість цілей, що розвідуються автоматично в кругову за азимутом)	60
Точність визначення несучої частоти РЛС, мГц	±30
Швидкість обертання антенної системи, об./хв	6/12
Споживана потужність, кВт	12
Умови експлуатації: температура навколишнього повітря, °С вологість атмосферний тиск, кПа (мм рт. ст.)	від -45 до +40 98% при t від -25 до +25°С до 60 (450)

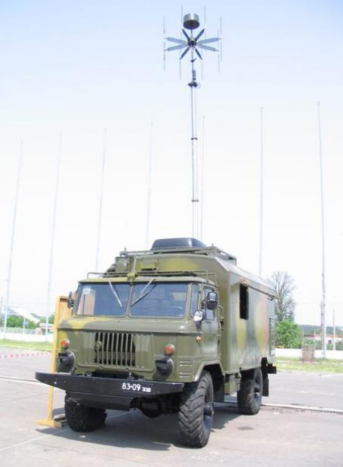

Мобільний комплекс радіорозвідки і визначення місця розташування джерел радіовипромінювань “Дозор”

Призначений для автоматичного пошуку, виявлення, пеленгації і визначення місця розташування джерел радіовипромінювань на місцевості і в міських умовах з відображенням на електронній карті. Функції: можливість роботи по командах від центрального командного пункту або автономно; робота в режимі реального часу; панорамне спостереження заданого діапазону частот; можливість визначення місця розташування джерел радіовипромінювання одним комплексом під час руху; управління одним оператором.

Тактико-технічні характеристики:
Основні функціональні можливості	Дозор-1	Дозор-2	Дозор-3
Огляд і технічний аналіз сигналів джерел радіовипромінювання, Мгц	30 – 2600	25 – 18000	25 – 3000
Пеленгація і визначення місця розташування джерел радіовипромінювання, Мгц	30 – 1000	30 – 1000	25 – 3000
Робота в режимі дистанційного керування по каналу зв’язку з мобільними і стаціонарними комплексами	+	+	+
Вимір напруженості поля і розрахунок знаходження джерел радіовипромінювання	+	+	+
Здобуття і аналіз відкритої інформації базових станцій GSM	-	-	+

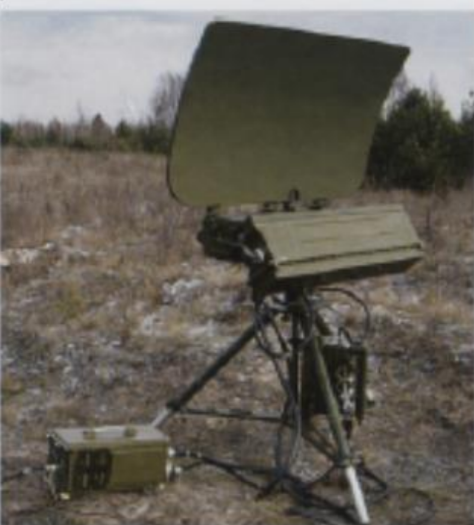

РЛС артилерійської розвідки “Аистенок”

Мобільна радіолокаційна станція “Аистенок” призначена для розвідки вогневих позицій і контролю стрільби мінометів калібру 81–120 мм по траєкторії польоту міни; розвідки рухомих наземних цілей типу “танк”; контролю стрільби артилерійськими системами 122–155 мм по розривах снарядів.

Тактико-технічні характеристики:
Діапазон частот, ГГц	10-20
Кількість частотних каналів	8
Дальність виявлення та визначення координат цілей, км: вогневих позицій мінометів наземних цілей типу “танк” (зі швидкістю 2,5–60 км/год)	0,75 – 5 0,2 – 20
Дальність контролю стрільби артилерії, км	10
Час безперервної роботи, год	6
Вага, кг	135
Час переведення станції з похідного положення в бойове, хв	5

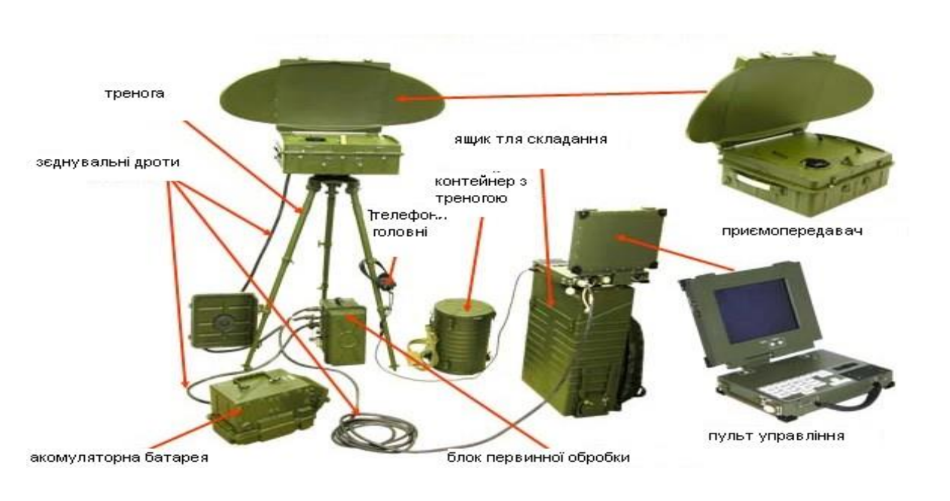

Переносна станція наземної розвідки ПСНР-8 “Кредо-М1” (1Л120)

Станція забезпечує виявлення та визначення координат рухомих наземних, повітряних, надводних цілей (поодиноких солдатів, підрозділів, бронетехніки, зависаючих та низько летючих вертольотів, катерів та кораблів різних класів), корегування вогню своєї артилерії. “Кредо-М1” забезпечує кольорове кодування цілі, введення цифрової карти місцевості, формування контрольних рубежів та заборонених смуг, а також автоматичну видачу сигналу тривоги у разі порушення контрольних рубежів.

Тактико-технічні характеристики:
Розрахунок, осіб	2 – 3
Робоча частота, см	2
Зона огляду: по дальності, км по азимуту з дискретністю установки 12 град, град. по куту місця, град.	від 0,2 до 32 від 12 до 180 від +18 до -18
Дальність виявлення цілі, км: людина танк вантажний автомобіль підрив артилерійського снаряда	7 – 8 до 16 до 32 до 5
Середня похибка визначення координат, м: по дальності по напрямку	25 00-05 (0,3 град)
Споживча потужність, Вт	110
Час роботи від АКБ, год	до 24
Вага виробу, кг	51

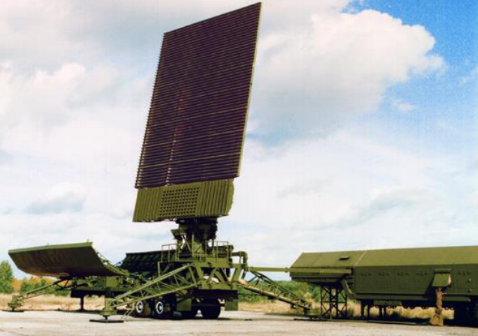

Радіолокаційна станція “Противник-ГЕ”

Мобільна трикоординатна РЛС з трасовою обробкою інформації “Противник-Г1” призначена для виявлення, супроводження і визначення координат широкого класу сучасних і перспективних повітряних цілей, у т.ч. літаків стратегічної і тактичної авіації, авіаційних ракет типу “АСАЛМ” та малорозмірних малошвидкісних літальних апаратів.

Тактико-технічні характеристики:
Діапазон	дециметровий
Зона огляду: за дальністю, км за азимутом, град. за кутом місця, град. за висотою, км за швидкістю, км/год	10 – 400 360 до 45 200 60 – 8000
Зона виявлення цілі типу “літак” без перешкод: дальність виявлення, км: на висоті 0,1 км на висоті 1 км на висоті 5 км на висоті 12-80 км верхня границя зони виявлення: за висотою, км за кутом місця, град.	40 100 240 340 80 45
Точність визначення координат: за дальністю, м за азимутом, хв за кутом місця, хв	100 12 10
Темп оновлення інформації, с	5/10
Кількість одночасно супроводжуваних трас цілей	150
Енергоспоживання, кВт	100
Середній час напрацювання на відмову, год	600
Час необхідний на, хв: розгортання (згортання) включення	40 5
Обслуговуючий персонал, осіб	14
Швидкість руху, км/год: по шосе по ґрунтовій дорозі	40 – 50 20 – 30

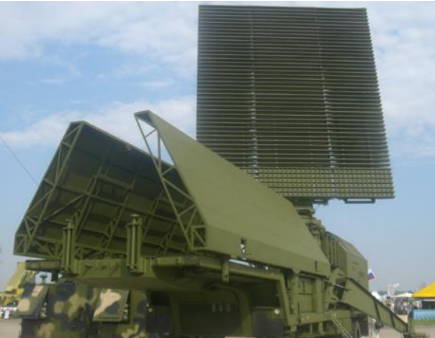

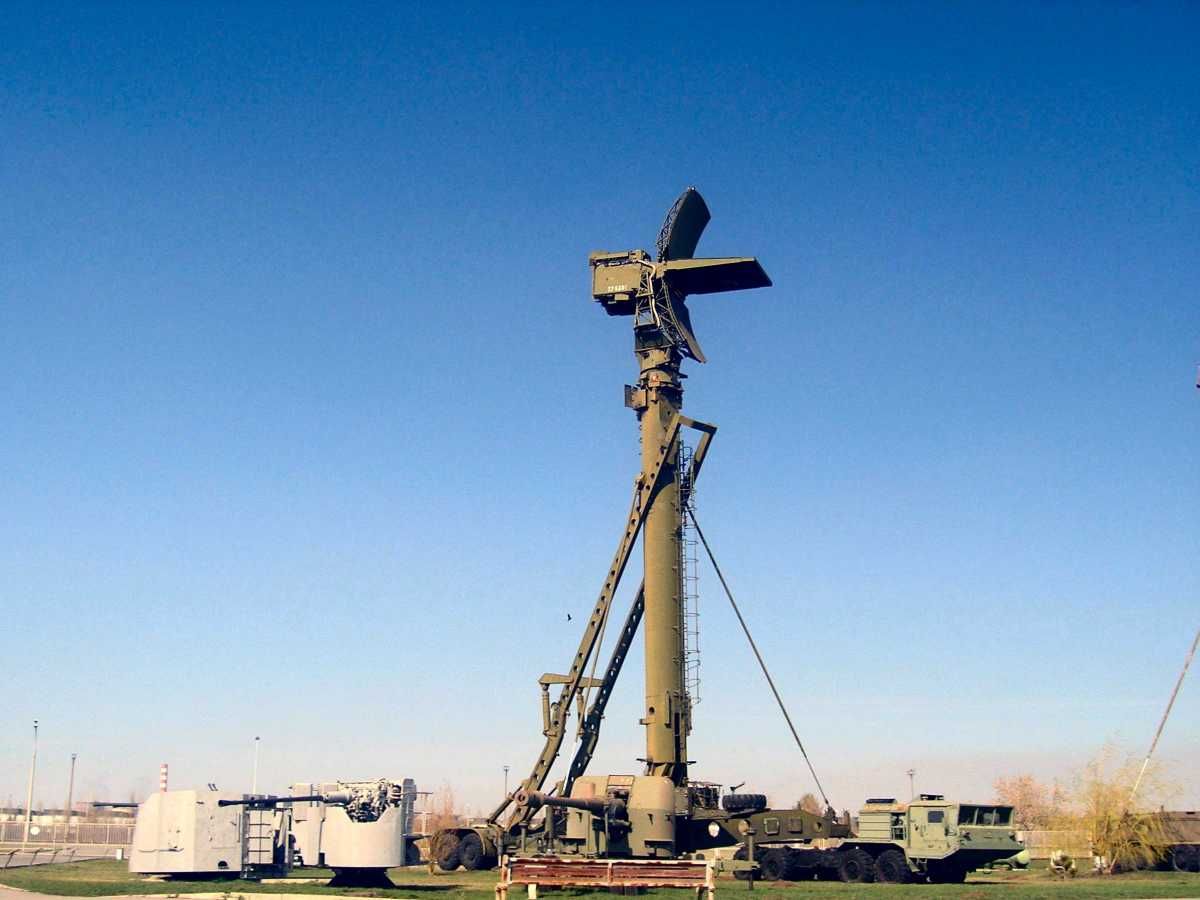

Радіолокаційна станція 76Н6

Призначена для виявлення повітряних цілей (у т.ч. крилатих ракет) з малими відбиваючими поверхнями, на малих висотах, в умовах відбиття сигналу від місцевих предметів та сильної радіо протидії. Робота станції автоматизована і забезпечує видачу цілевказання ЗРК С-300ПМУ по виявленим цілям.

Тактико-технічні характеристики:
Частотний діапазон	сантиметровий
Зона огляду: за дальністю, км на надмалих висотах на висотах 500 м на висотах 1000 м за азимутом, град. за кутом місця, град.: при вертикальній поляризації при горизонтальній поляризації	по радіогоризонту 90 120 360 до 1 до 2
Коефіцієнт подавлення відбивань від пасивних перешкод, дб	не менше 100
Вірогідність виявлення цілей	більше 0,5
Темп видачі інформації, с	3
Кількість цілей	180
Похибка визначення координат: азимуту, кут хв радіальної швидкості, м/с дальності, км	10–20 2,4 2
Швидкість обертання антенного поста, об/хв	20
Середня потужність передавального пристрою, кВт	не менше 1,4
Максимально споживча потужність, кВт	55
Час розгортання, хв	60
Час включення, хв	2,5
Умови роботи: температура повітря, °С вологість, % (при температурі 30°С) запиленість, г/м куб. швидкість вітру, м/с висота над рівнем моря, км	від -50 до +50 98 не більше 1-1,5 до 30 3
Експлуатаційний ресурс роботи, год	10000

Радіолокаційна станція РЛС 22Ж6 “Десна”

Призначена для контролю повітряного простору, автоматичного виявлення та визначення координат (дальність, азимут, висота, кут місця) широкого класу повітряних об’єктів в умовах активної протидії. Дозволяє виявляти літаки стратегічної, тактичної авіації на середніх та великих висотах і видавати бойову інформацію для наведення винищувальної авіації та цілевказання зенітним ракетним комплексам.

До складу РЛС 22Ж6 “Десна” входять:

антенно-поворотний пристрій 6ГГ;

апаратний причеп 6РР;

модульний причеп 6ГМ-М;

система електроживлення на двох або трьох причепах;

причеп ЗІП;

два напівпричепи типу МАЗ-938Б з укладками та антенними системами.

Тактико-технічні характеристики:
Частотний діапазон, МГц	300–3000
Зона огляду: за дальністю, км за висотою, км	300 40
Точність визначення координат: по дальності, м по висоті, м по азимуту, хв	300 500 15
Час розгортання, год	10
Обслуговуючий персонал, осіб	16
Енергоспоживання, кВт	260
Умови роботи: температура повітря, °С швидкість вітру, м/с висота над рівнем моря, км	від -50 до +50 до 20 1

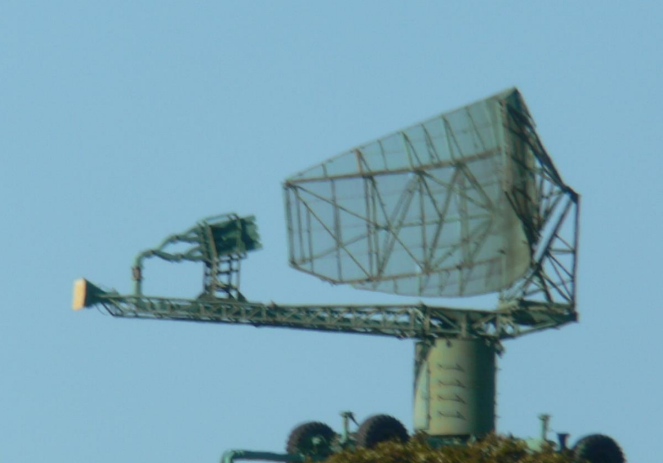

Радіолокаційна станція 57У6 “Перископ-ВМ”

Мобільна двокоординатна РЛС кругового огляду з ефективним цифровим пристроєм селекції рухомих цілей “Перископ-ВМ” призначена для виявлення, супроводження повітряних цілей, зокрема крилатих ракет типу ALCM, що летять в гірських умовах на малій висоті та забезпечення інформацією зенітно-ракетні війська і винищувальну авіацію.

Склад радіолокаційної станції:

антенно-поворотний пристрій;

апаратна кабіна;

кабіна охолоджування і перетворювача;

виносні робочі місця операторів;

дизельна електростанція 5Е96;

кабіна комутації та перетворення.
